JWJ万向铰链补偿器

JWJ万向铰链补偿器

产品介绍：万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，自身吸收内压推力，不会对管道产生外力，因

产品详细

华顺赢万向铰链补偿器

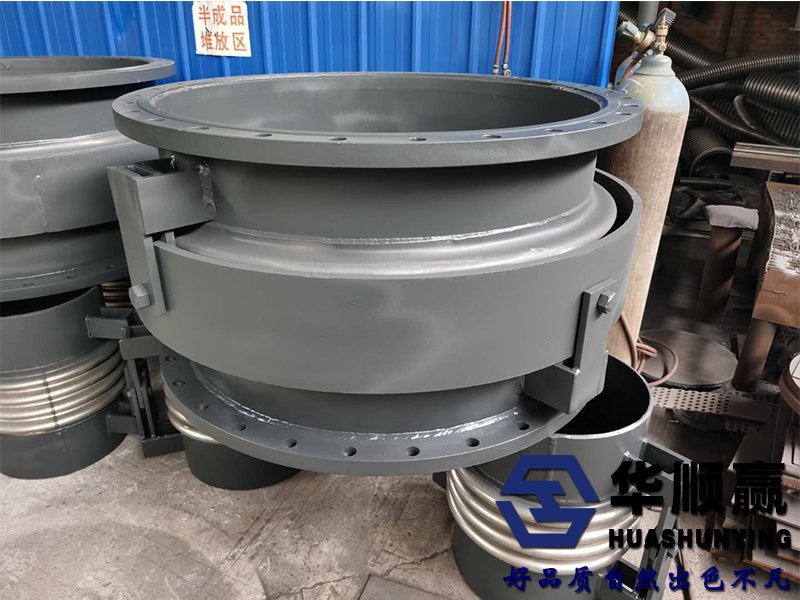

万向铰链补偿器图片

万向铰链补偿器多用来补偿立体管系的位移，由于其独特的结构，管系支架不承受内压推力，只承受补偿器的弹力。使用时与平面铰链布置方法相同。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收横向位移时需二个或三个组合使用。

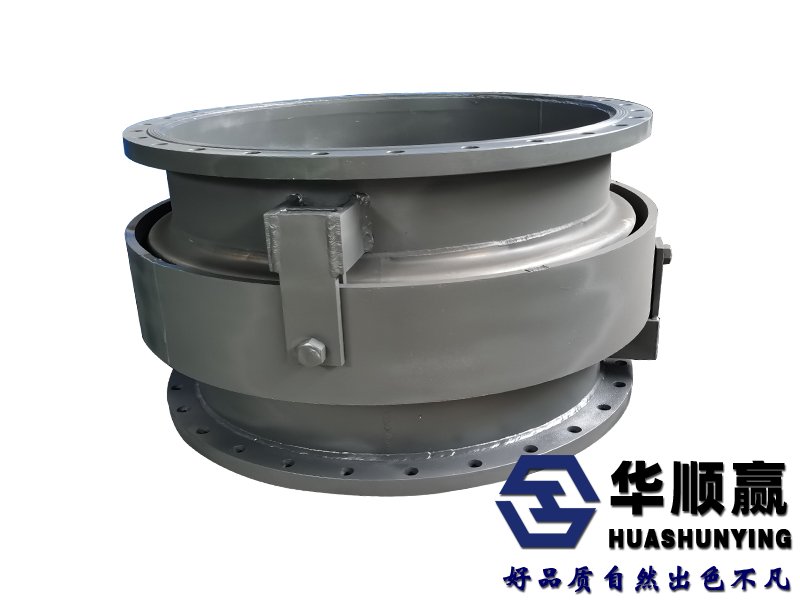

万向铰链补偿器图片

万向铰链补偿器通过一个万向轴和销轴的作用，实现了管道在任意平面内的角向位移。销轴还能在一定程度上起到一个限位的作用，避免损坏波纹管。并且结构合理，运行稳定，极大减少了管道线路的后期维护。万向铰链补偿器主要以角偏转的方式补偿多平面弯曲管段的合成位移。 由于平衡环、销轴和铰链板能承受压力推力和其他附加外力的作用，自身吸收内压推力，不会对管道产生外力，因此管道支撑的设置可以简化。万向铰链式波纹补偿器可以补偿管线任意向上的角位移。万向铰链型补偿器与铰链式不同处在于它有一个万向环，在万向环的周向有二对相互垂直的铰链结构，因此它能吸收任意平面的角向位移，同样吸收横向位移时需二个或三个组合使用。

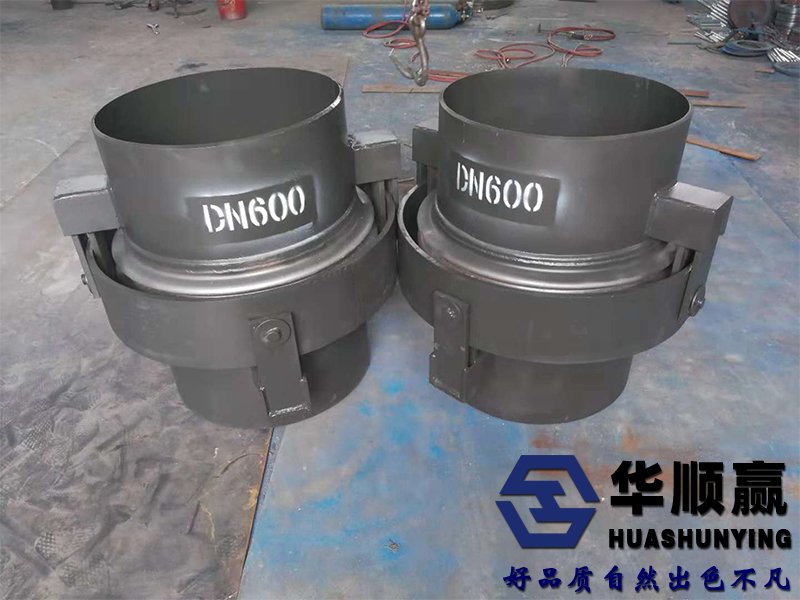

万向铰链补偿器图片


万向铰链补偿器技术参数：

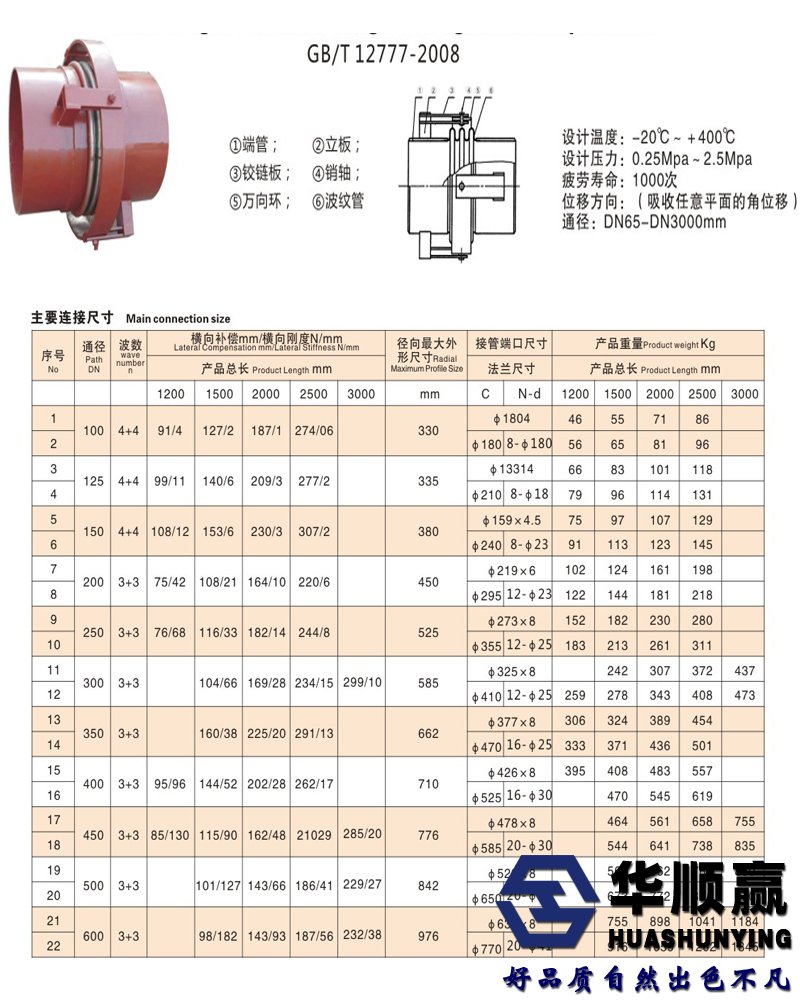

万向铰链补偿器技术参数图片

相关产品：单式铰链波纹补偿器
