变频供水设备用横向大拉杆波纹补偿器

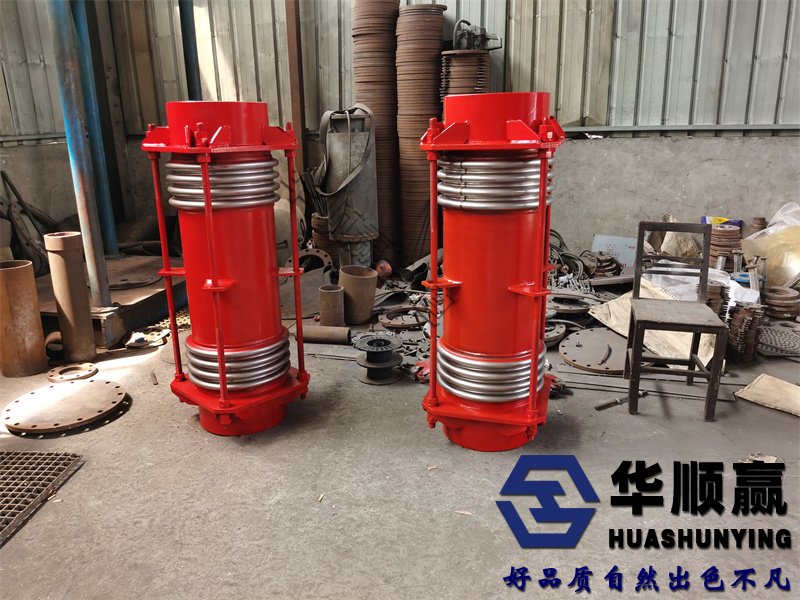

波纹补偿器,大拉杆横向型金属膨胀节,304波纹管补偿器变频供水设备用横向大拉杆波纹补偿器
?
单向横向波纹补偿器的特点是补偿器两边180度处有一组铰链结构,既能吸收管道的压力和推力,又能约束补偿器的位移方向,起到导向效果;复合拉杆式波形补偿器是一种常用的横向波形补偿器。管道热伸长的实际计算是确定补偿器所需的补偿或查看管道因热伸长而产生的紧缩应力。因此,应计算管道的较大热伸长值,即冷装置条件下的低温与热运转条件下的高温之间的温差。

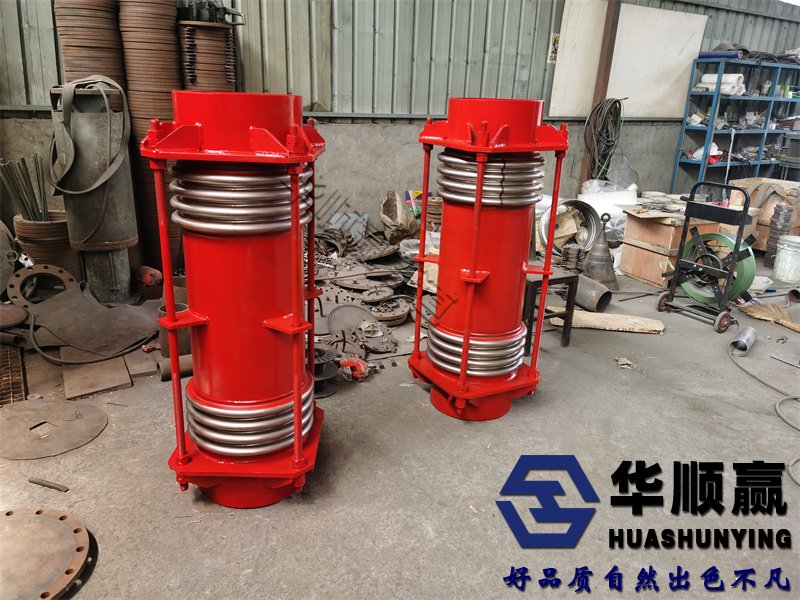

波纹补偿器,大拉杆横向型金属膨胀节,304波纹管补偿器
因为管网装置的气候条件差异很大,T2不该具有一致的值。应根据当时的气候条件和施工环境确定适宜的管道装置温度。
内压效果下管道应力校核补偿器的失稳包含两种状况:平面失稳和轴向圆柱失稳。

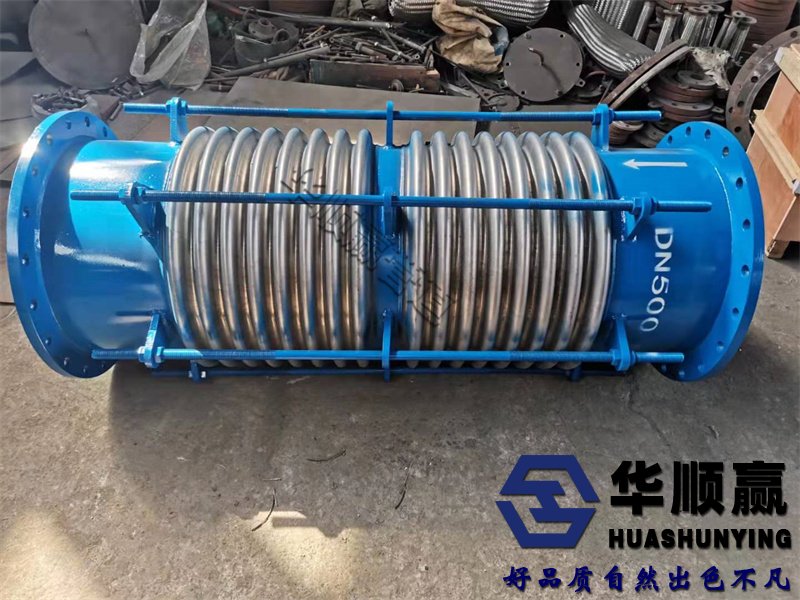

波纹补偿器,大拉杆横向型金属膨胀节,304波纹管补偿器
平面失稳表明,一个或多个波纹的平面相对于波纹管的轴线旋转和倾斜,但波平面的中心基本上位于波纹管的轴线上。这是因为内压产生的经向弯曲应力和周向薄膜应力的合力超过了材料的屈服强度,并产生局部塑性变形。
柱不稳定波纹管的波纹不断横向偏移,因此偏移后波纹管的实际轴线为弧形或S形(在多波状况下为S形)。这种状况主要是因为波纹太多以及波纹管的有效长度L与内径D(L/D)之比形成的。为避免失稳,应对管道进行应力验算。装置时,每组角补偿器的旋转平面有必要与管段的位移平面重合,以保证补偿器和支架的安全。
装置完成后,拆下补偿器上的运输装置,即运输拉杆和螺母。它通常被称为横向波形补偿器,其特点是四个大拉杆贯穿整个补偿器,两边有一个金属波纹管。望文生义,“复合拉杆式”。角波形补偿器可分为单向角波形补偿器和通用角波形补偿器。
