陕西套筒补偿器和金属波纹管的关系

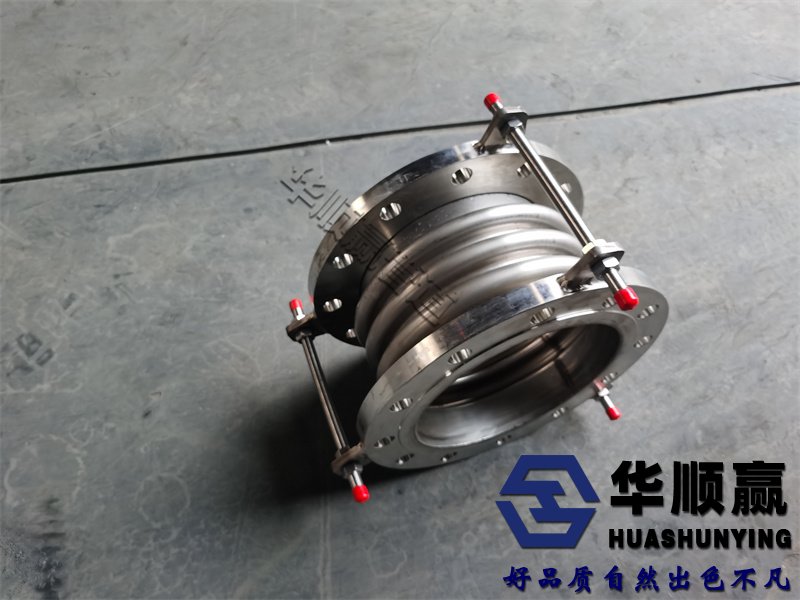

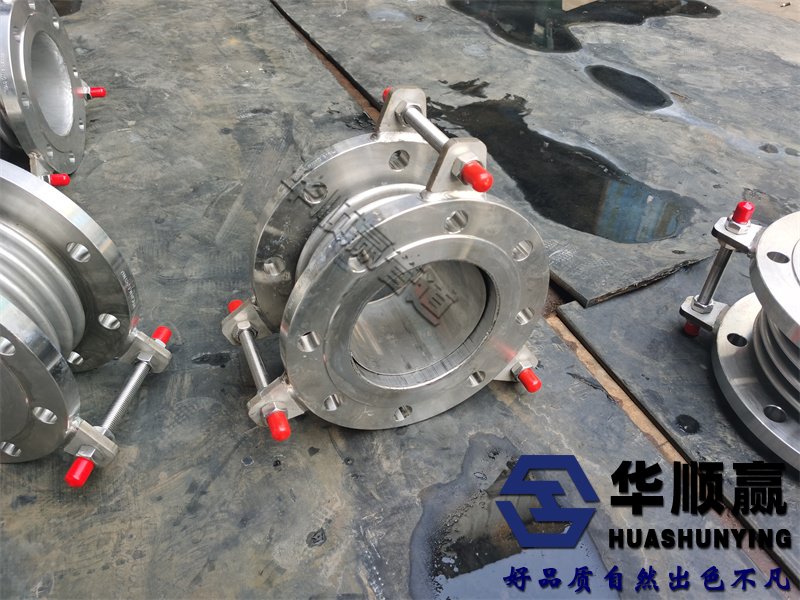

金属波纹管是作为弹性密封元件，通常在阀门制造业中有着广泛的应用，如波纹管闸阀和波纹管截止阀等。套筒补偿器的结构将阀杆在填料 函处的动密封转化成阀杆在阀盖处的静密封，使阀门的密封更加安全及可靠。因为金属波纹管它只能承受拉伸和压缩，而不能承受扭矩，因 此，目前的应用还仅限于阀杆运动只作轴向升降而不发生径向旋转的闸阀、截止阀和安全阀等。根据实际需要，设计了阀杆沿径向旋转90。 的波纹管球阀。
金属波纹管球阀的型号为150QB47F-40，驱动装置为SMC---O0多回转电装，每分钟都输出转数24圈。金属波纹管耐压4．0MPa，金属波纹管内 径54.5mm、波纹管外径78mm、波纹管行程53mm。波纹管和阀杆的下部是采用氩弧焊接，焊缝必须彻底焊透。波纹管的上部法兰与石墨垫片、 阀盖和支架形成静密封，使阀体中的介质和外部隔绝。阀体中的介质不因阀杆和填料函有间隙而泄漏。如果因特殊情况引起波纹管破裂，阀 门上部的填料函还可起到应急的作用。
阀杆上部沿轴向加工2个直槽，拨销使得阀杆只能沿着轴向上、下移动而不能沿径向转动。阀杆下部加工2个螺旋槽，拨销固定在球体上，拨 销可以在螺旋槽内自由的移动。球体坐落在圆锥滚子轴承上，减小了球体对阀杆的摩擦扭矩。当阀门关闭时，阀杆由电动装置带动向下运动 ，阀杆的螺旋槽带动着球体上的拨销使球体沿球的轴线转动90。球体转到图中虚线的位置，球阀关闭。反之则球阀开启。

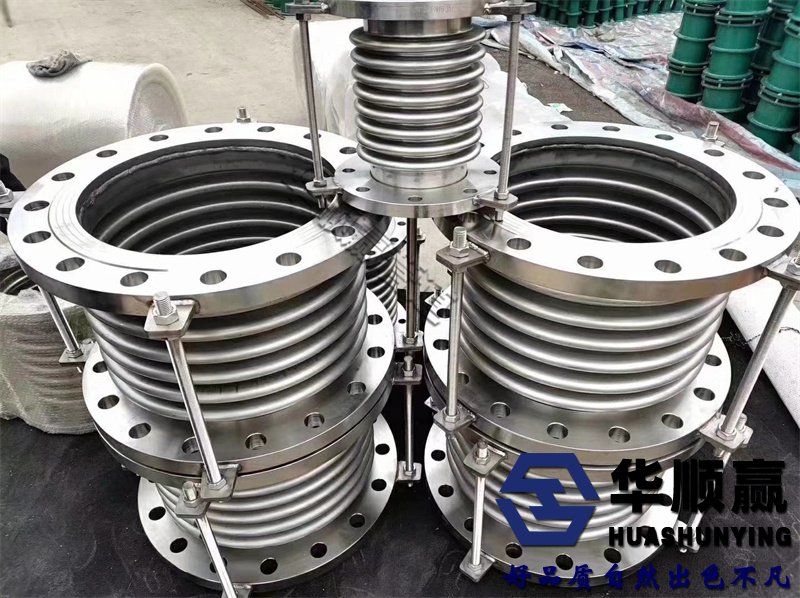

套筒波纹补偿器是将波纹管技术和轨道球阀原理相结合，设计生产出新结构的球阀。该阀适用于输送介质，由于其流道近似于管 子的一部分，流阻特别小，是一种高效节能的新产品。
