今日说法金属波纹管膨胀节安装规范

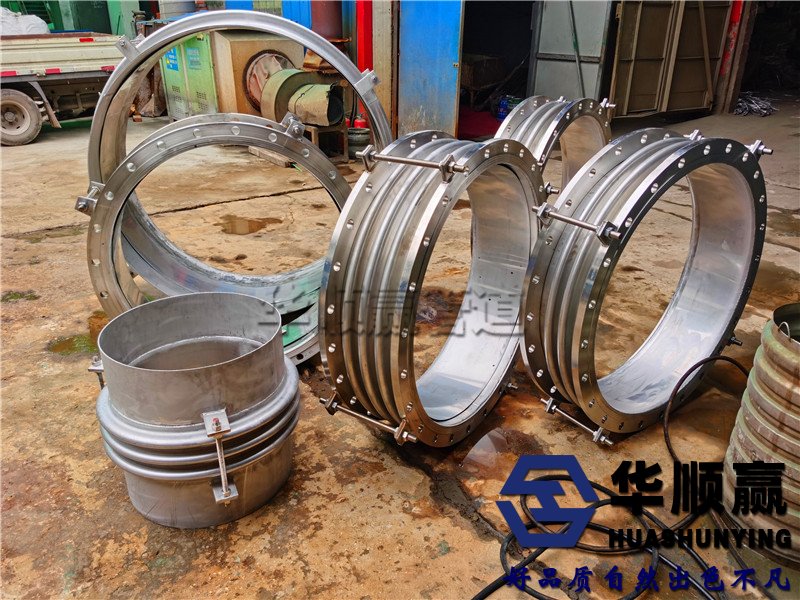

金属波纹补偿器,管道膨胀节,法兰式补偿器
本标准根据GB/t  1.1-2009/GB/t  12777-2008/GB  16749-1997编制
波纹管:带波纹母线的管状外壳
波纹管膨胀节:由一个或几个波纹管和结构件组成的装置,用于吸收管道或设备因热胀冷缩引起的尺寸变化。
安装前的准备工作
金属补偿器安装前应进行严格验收,产品合格证和操作说明书应齐全。
膨胀节应配备装运零件,以便在运输和安装过程中保持固定长度。安装金属补偿器后,应在系统压力测试前拆除或松开装运零件。
安装规定:

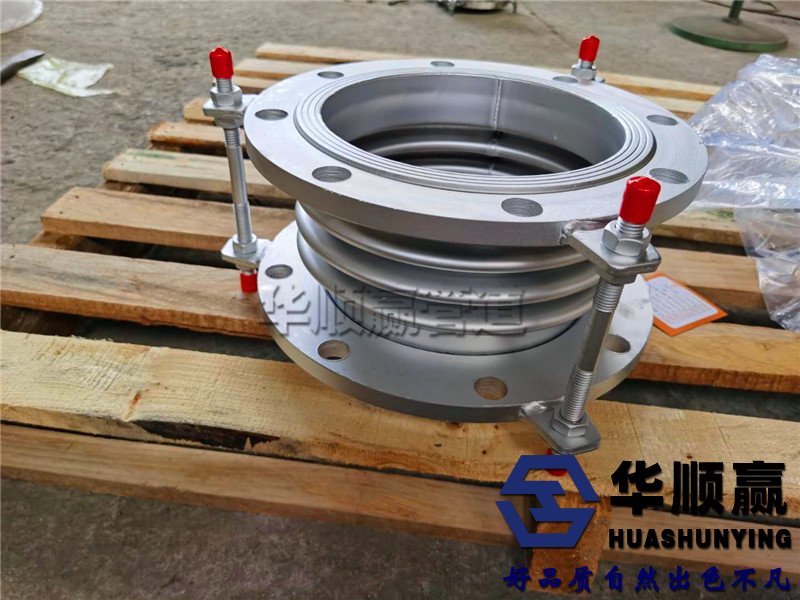

金属波纹补偿器,管道膨胀节,法兰式补偿器
1.安装前,检查金属补偿器的型号和规格,管道的支撑配置必须符合设计要求。
2.安装时,不允许焊渣溅到波纹管表面,对波纹管造成其他机械损伤。
3.对于带内衬筒的膨胀节,应注意使内衬筒的方向与介质流动方向一致(根据膨胀节的流向标志安装)。平面角膨胀节的铰链转动平面应与位移平面一致。
4.对于需要冷固的膨胀节,应在管道系统安装后拆除用于预变形的辅助部件。
5.膨胀节的所有运动元件不得被外部部件卡住或限制其运动部件的正常运动。
6.管道系统安装后,应立即拆除伸缩缝上用于安装和运输保护的辅助定位机构和紧固件,并根据设计要求将限位装置调整到规定位置,使管道系统在环境条件下得到充分补偿。
7、焊接管道支架或支架时,不能点焊和虚焊。

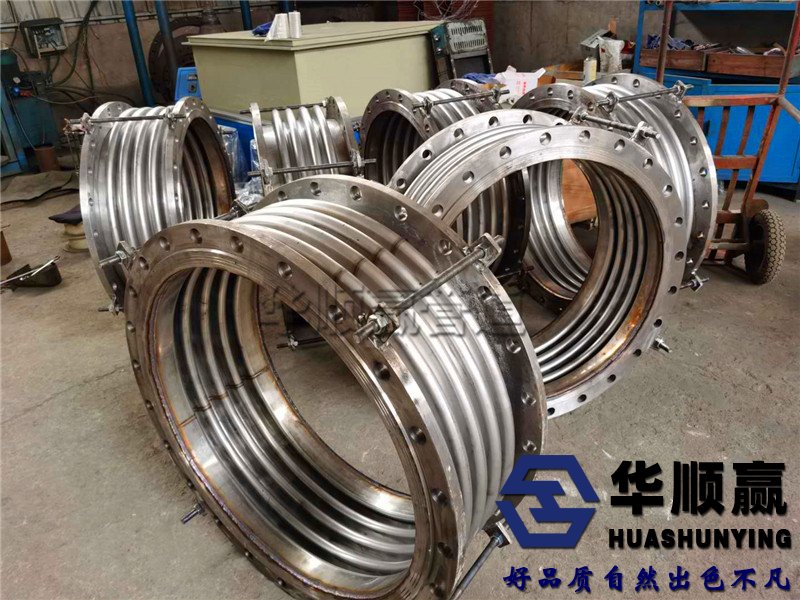

金属波纹补偿器,管道膨胀节,法兰式补偿器
8、金属补偿器安装必须保证同轴度。首先铺设管段,然后在安装补偿器的位置切断一段与补偿器等长的管道,然后安装并焊接伸缩缝。补偿器的变形不允许适应管道安装偏差。
9.对用于气体介质的膨胀节和连接管进行水压试验时,应增加临时支撑,防止膨胀节和连接管下垂,试压后应拆除临时支撑。
10.当选择无约束伸缩缝的管道进行分段试压时,应加强中间固定支架,以承受内压作用下盲板的原设计荷载和推力。
