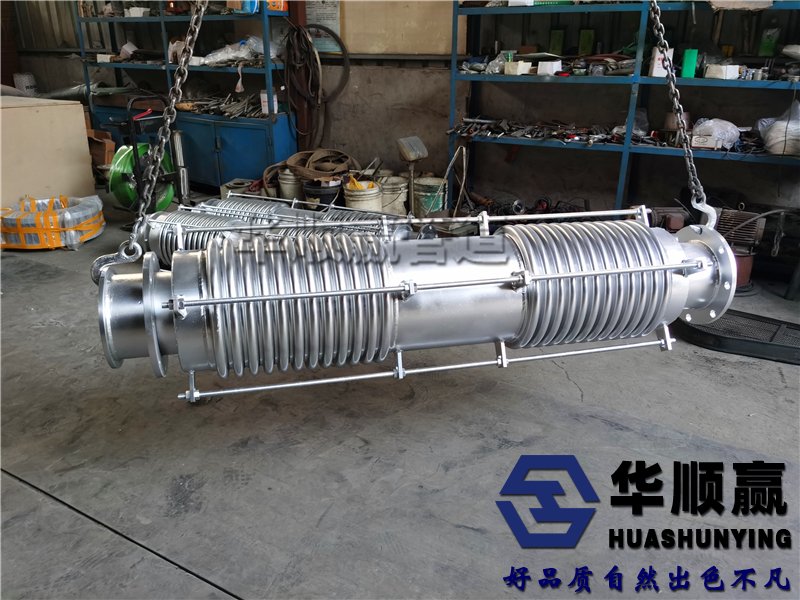

大型横拉杆横向波纹补偿器是由两个几何参数和波数相同的波纹管、拉杆和端板组成的柔性元件。
一种主要用于补偿单平面或多平面弯曲管段的侧向位移。它适用于“L”和“Z”管道系统。具有补偿量大、刚性好、无介质压力推力、无泄漏、成本低等优点。近年来在供热管网中得到了广泛的应用。
接下来，我们来了解下大拉杆横向波纹补偿器的工作原理：大横拉杆波纹补偿器（也称复合拉杆补偿器）由两个相同的波纹管和端管、端板和拉杆组成。波纹管的角变形可以吸收管道单个或多个平面的侧向位移。四根长杆可以承受内部压力、推力和其他外力。连杆两端螺栓出厂前已调好。安装前大横拉杆松动。补偿器变形后，大拉杆可以限制变形，保护波纹管。
一种由于拉杆能承受压力推力和其他附加外力，补偿器吸收内部压力推力，不会对管道产生外力。因此，补偿器两端的管道可采用中间固定支架或导向支架，降低了施工成本，提高了施工效率。
